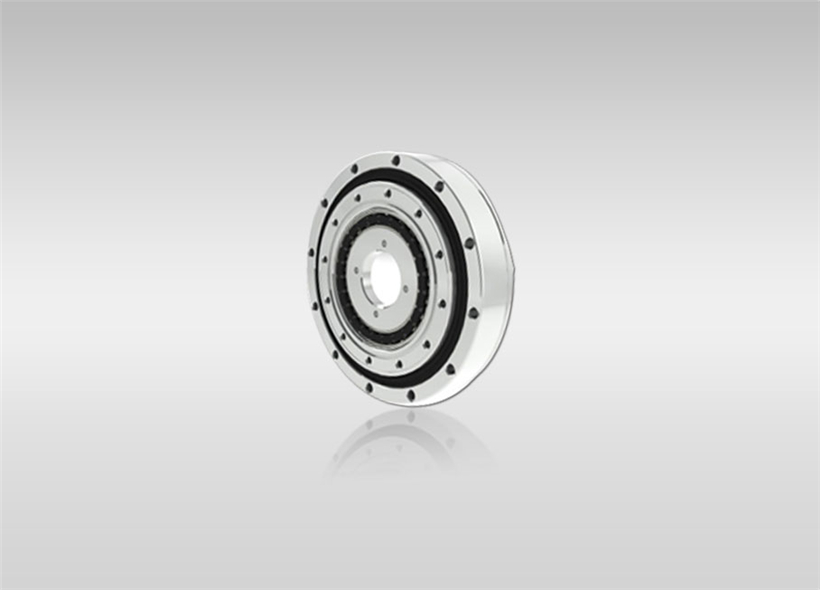

SHD-2UH系列减速机

品种:高精度减速机

品牌:HarmonicDrive(哈默纳科)

SHD系列是在输出侧组装了力矩刚性较强的交叉滚子,轴承的简易组合型,共6种型号,形成了系列。有组合和简易组合可供选择,进一步提升设计的自由度。 谐波发生器:椭圆形凸轮的外圈上嵌入薄型的滚珠轴承,整体呈一椭圆形状的零件。轴承的内圈固定于凸轮之上,外圈则介由滚珠弹性变形。一般安装在输入轴上。 柔轮:具有薄壁杯型的金属弹性体的零件。杯的开口部外圈刻有齿形。柔轮的底部称为膜,通常安装到输出轴上。 刚轮:刚性环状的零件。内侧上刻有与柔轮同样大小的齿形,且比柔轮多2个齿数。一般固定在外壳上。

产品特点 技术参数 应用案例 安装指导

减速机特点

在线选型咨询
  • 1

    超薄型形状

  • 2

    中空结构

  • 3

    高定位精度

  • 4

    轻型

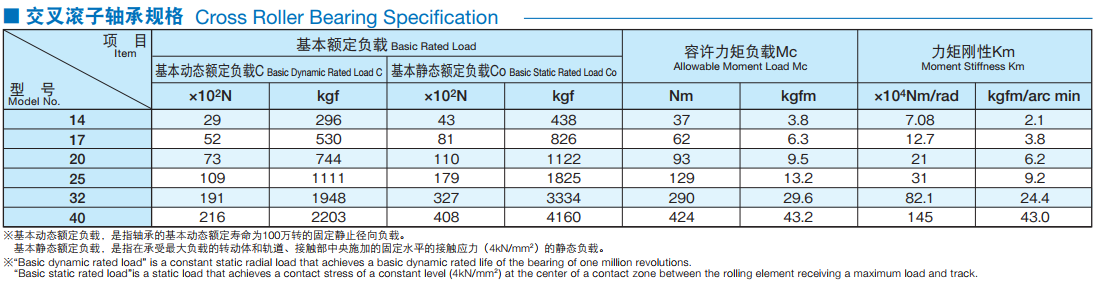

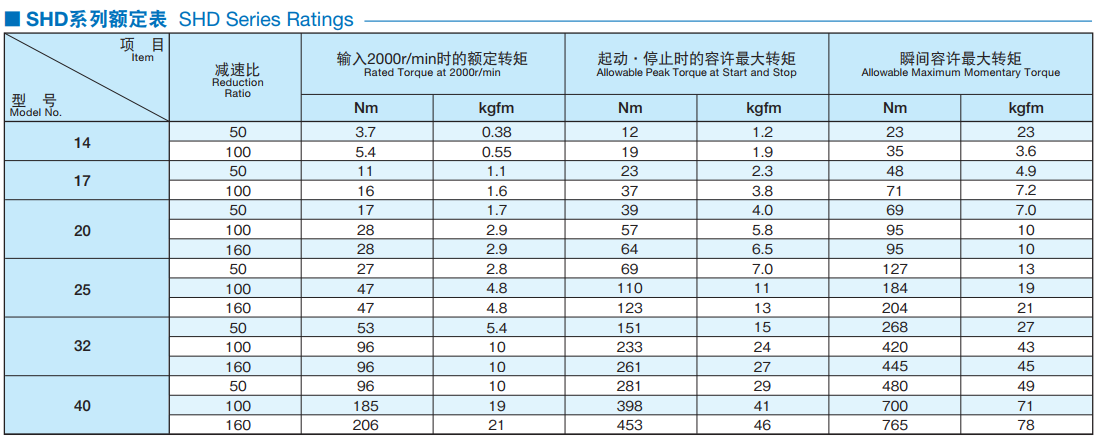

技术参数
