谐波减速器的优缺点

2020-02-07        0

谐波减速器的优缺点

谐波齿轮减速器是一种减速装置,由三个基本构件所组成:固定的内齿刚轮、柔轮(即其基体与从动轴相连的弹性薄壁套杯“在柔轮开端的母线上做出齿圈”)、和使柔轮发生径向变形的波发生器。


谐波减速器在航空、航天、能源、航海、造船、仿生器械、常用军械、器床、仪表、电子设备、矿山冶金、交通运输、起重器械、石油化工器械、纺织器械、农业器械以及医疗器械等方面得到日益广泛的应用,特别是在高动态性能的伺服系统中,采用谐波传动更显示出其优越性。它传递的功率从几十瓦到几十千瓦,但 大功率的谐波齿轮传动多用于短期工作场合。 那么谐波减速器优点有那些啦?下面就让我们一起来看看吧。

组成结构

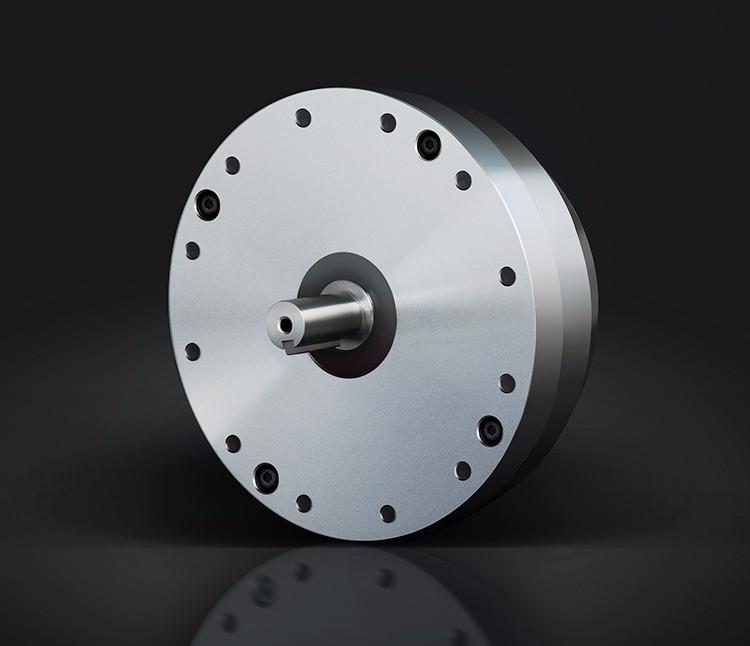

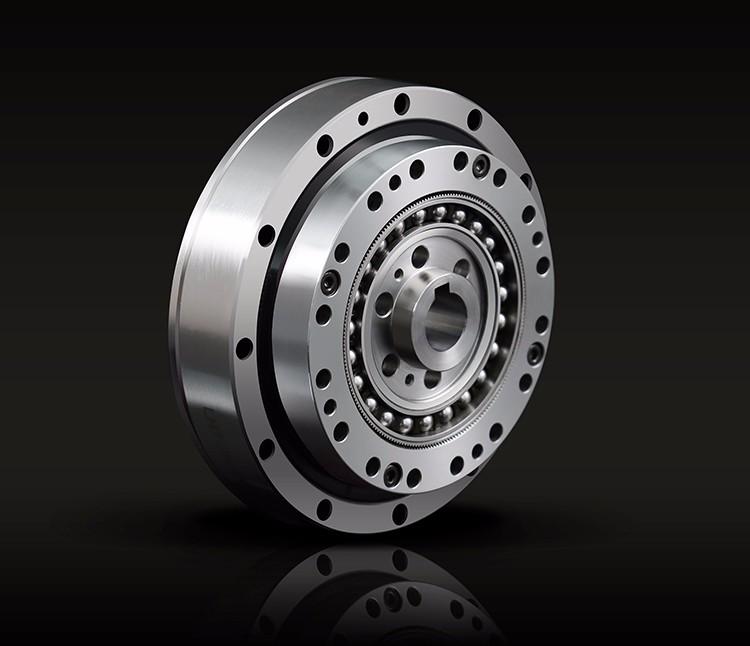

谐波齿轮减速机由刚轮、柔轮、和波发生器三个主要构件组成。其中,波发生器是主动件,刚轮和柔轮之一为从动件。固定刚轮是一个刚性的内齿轮,柔轮是一个容易变形的薄壁圆筒外齿轮,它们一同具有三角形(或渐开线)的齿形,且两者的周节相等,但刚轮比柔轮多几个齿(通常为两齿)。波发生器由一个椭圆盘和一个柔性球轴承组成,或者由一个两端均带有滚子的转臂组成。通常波发生器为原动体,柔轮和刚轮之一为从动体,另一个为固定件。


主要优点

(1)传动速比大。单级谐波齿轮传动速比范围为70~320,在某些装置中可达到1000,多级传动速比可达30000以上。它不仅可用于减速,也可用于增速的场合。


(2)承载能力高。这是因为谐波齿轮传动中同时啮合的齿数多,双波传动同时啮合的齿数可达总齿数的30%以上,而且柔轮采用了高强度材料,齿与齿之间是面接触。


(3)传动精度高。这是因为谐波齿轮传动中同时啮合的齿数多,误差平均化,即多齿啮合对误差有相互补偿作用,故传动精度高。在齿轮精度等级相同的情况下, 传动误差只有普通圆柱齿轮传动的1/4左右。同时可采用微量改变波发生器的半径来增加柔轮的变形使齿隙很小,甚至能做到无侧隙啮合,故谐波齿轮减速机传动 空程小,适用于反向转动。


(4)传动效率高、运动平稳。由于柔轮轮齿在传动过程中作均匀的径向移动,因此,即使输入速度很高,轮齿的相对滑移速度仍是极低(故为普通渐开线齿轮传动 的百分之—),所以,轮齿磨损小,效率高(可达69%~96%)。又由于啮入和啮出时,齿轮的两侧都参加工作,因而无冲击现象,运动平稳。


(5)结构简单、零件数少、安装方便。仅有三个基本构件,且输入与输出轴同轴线,所以结构简单,安装方便。


(6)体积小、重量轻。与一般减速机比较,输出力矩相同时,谐波齿轮减速机的体积可减小2/3,重量可减轻1/2。


(7)可向密闭空间传递运动。利用柔轮的柔性特点,轮传动的这一可贵优点是现有其他传动无法比拟的。


主要缺点

(1)柔轮周期性地发生变形,因而产生交变应力,使之易于产生疲劳破坏。


(2)转动惯量和起动力矩大,不宜用于小功率的跟踪传动。


(3)不能用于传动速比小于35的场合。



(4)采用滚子波发生器(自由变形波)的谐波传动,其瞬时传动比不是常数。


(5)散热条件差。
