谐波齿轮减速器的传动方法是什么？

谐波齿轮减速器的传动方法：

同行星齿轮传动一样，谐波齿轮传动也是由三个基本构件所组成：固定的内齿刚轮、柔轮（即其基体与从动轴相连的弹性薄壁套杯“在柔轮开端的母线上做出齿圈”）和使柔轮发生径向变形的波发生器。在刚轮和柔轮上切出模数相同的轮齿，但齿数不同，即柔轮的齿数比刚轮的齿数少两个。谐波传动的齿数差表征柔轮的变形波数。最常见的是波数w-2的谐波传动。在自由状态(无发生器)下，两轮处于同心位置，而刚轮和柔轮的各齿间隙均匀。装在柔轮内的发生器使柔轮发生径向变形而成为椭圆形。

这时，在椭圆的长轴上，齿沿整个工作高度啮合，而在短轴上，齿顶之间形成了径向间隙。在发生器的旋转过程中，柔轮的形状始终接近于上述的形状。

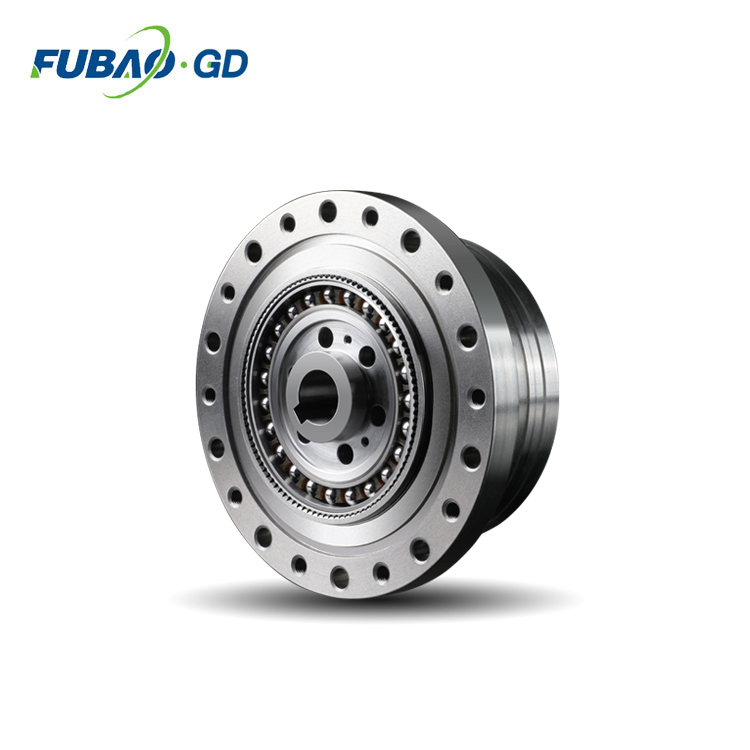

谐波齿轮减速器是一种减速装置，由三个基本构件所组成：固定的内齿刚轮、柔轮（即其基体与从动轴相连的弹性薄壁套杯“在柔轮开端的母线上做出齿圈”）、和使柔轮发生径向变形的波发生器。谐波齿轮减速器是一种由固定的内齿刚轮、柔轮、和使柔轮发生径向变形的波发生器组成，谐波齿轮减速机是齿轮减速机中的一种新型传动结构，它是利用柔性齿轮产生可控制的弹性变形波，引起刚轮与柔轮的齿间相对错齿来传递动力和运动。这种传动与一般的齿轮传递具有本质上的差别，在啮合理论、集合计算和结构设计方面具有特殊性。谐波齿轮减速器具有高精度、高承载力等优点，和普通减速器相比，由于使用的材料要少50%，其体积及重量至少减少1/3。
