谐波齿轮减速器的传动方法是什么

2020-02-15        0

谐波齿轮减速器的传动方法:

行星减速机齿轮传动一样,谐波齿轮传动也是由三个基本构件所组成:固定的内齿刚轮、柔轮(即其基体与从动轴相连的弹性薄壁套杯“在柔轮开端的母线上做出齿圈”)和使柔轮发生径向变形的波发生器。在刚轮和柔轮上切出模数相同的轮齿,但齿数不同,即柔轮的齿数比刚轮的齿数少两个。谐波传动的齿数差表征柔轮的变形波数。最常见的是波数w-2的谐波传动。在自由状态(无发生器)下,两轮处于同心位置,而刚轮和柔轮的各齿间隙均匀。装在柔轮内的发生器使柔轮发生径向变形而成为椭圆形。


这时,在椭圆的长轴上,齿沿整个工作高度啮合,而在短轴上,齿顶之间形成了径向间隙。在发生器的旋转过程中,柔轮的形状始终接近于上述的形状。

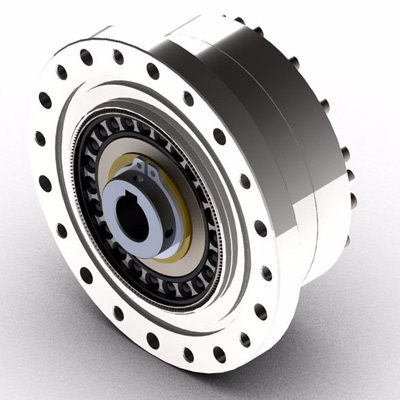

谐波齿轮减速器是一种减速装置,由三个基本构件所组成:固定的内齿刚轮、柔轮(即其基体与从动轴相连的弹性薄壁套杯“在柔轮开端的母线上做出齿圈”)、和使柔轮发生径向变形的波发生器。谐波齿轮减速器是一种由固定的内齿刚轮、柔轮、和使柔轮发生径向变形的波发生器组成,谐波齿轮减速机是齿轮减速机中的一种新型传动结构,它是利用柔性齿轮产生可控制的弹性变形波,引起刚轮与柔轮的齿间相对错齿来传递动力和运动。这种传动与一般的齿轮传递具有本质上的差别,在啮合理论、集合计算和结构设计方面具有特殊性。谐波齿轮减速器具有高精度、高承载力等优点,和普通减速器相比,由于使用的材料要少50%,其体积及重量至少减少1/3。
